前回の記事では分解して、このランタンがどのような構成か知りました。
次は電気的特性を調べてみます。
急に難しい言葉が出てきたように思われるかもしれませんが、モノを分解するのと同じで、電気がどうなっているか？を調べます。

電気は、ザックリいうと「電圧、電流」さえ分かっていれば十分。
電圧は電池が３本なので、通常の乾電池なら１．５Ｖｘ３＝４．５Ｖ、充電池なら１．２Ｖｘ３＝３．６Ｖ。

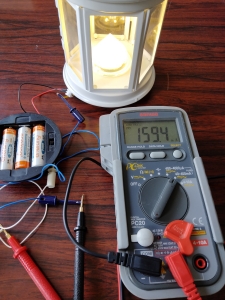

電流は分からないので計ってみます。

おおよそ１６０ｍＡという結果になりました。
充電池を使ったので、ザックリ電圧３．６Ｖで電流１６０ｍＡとしましょう。
普通の乾電池だと電圧は１．２５倍になるので、その時の電流も１．２５倍の２００ｍＡとして考えることにします。
（この考え方はよくありませんが、お遊びなので細かいことは抜きにします）

この電流をコンピューターで制御すれば、火を付けたり、炎の揺らぎを再現できます。
ところが、今回使用するコンピューター（マイコン）は２０ｍＡ程度しか流せません。
そのため、トランジスタに助けてもらいます。トランジスタについてよくわからない場合は「テコの原理みたいなもの」と思ってください。
「小さな力で重たいものを動かす」そんな感じです。

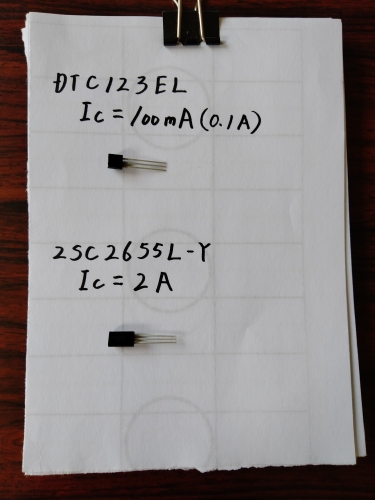

手持ちのトランジスタを探してみたところ、

「ＤＴＣ１２３ＥＬ」と「２ＳＣ２６５５Ｌ－Ｙ」

の２種類見つかりました。
先ほどの測定から２００ｍＡの電流が流れても問題ないトランジスタを使う必要があります。
ＤＴＣ１２３ＥＬは１００ｍＡしか流せないので候補から外れます。
よって２ＳＣ２６５５Ｌ－Ｙを使うこととなりました。

さて、このトランジスタをどうやって接続するか、固定するか・・・

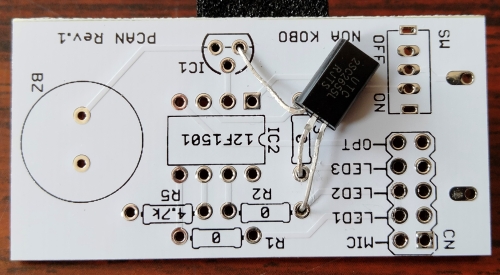

ベースとなる基板はどのように使ってもいいので、無理やり線を曲げてみたところ、何とか乗りました。
火星人並みに存在感があります。
（火星人とかの宇宙人像っていつまで語り継がれるんでしょう）

次にやることは、トランジスタを動かすためにどれくらいの力で動かすかを決めます。
算数が出てくるので苦手な人は、先ほどの「テコの原理」を思い出してください。
トランジスタは支店・力点・作用点が備わったテコの全体です。
２００ｍＡと言う大きな電流を動かすために、どれくらいの力を必要とするか計算します。
今回使うトランジスタは力をだいたい１５０倍にしてくれるようなので、
入力ｘ１５０＞２００ｍＡになればオッケーです。
すると入力は約１．３（電流なので１．３ｍＡ）と言うことが分かりました。

今度はこの電流をコンピューターから出すために、抵抗を求めます。
水道の蛇口をどれくらい開けるかの調整ですね。
トランジスタに電流を流すと０．７Ｖくらい勢いを失ってしまうので、
電池が４．５Ｖの場合は残りの３．８Ｖ、３．６Ｖの場合は残りの２．９Ｖの電圧で１．３ｍＡ流すように蛇口を調整します。
この調整は「蛇口の抵抗がどれくらいあるかの調整」で、計算すると２．２ｋΩ～２．９ｋΩの抵抗が必要らしい。

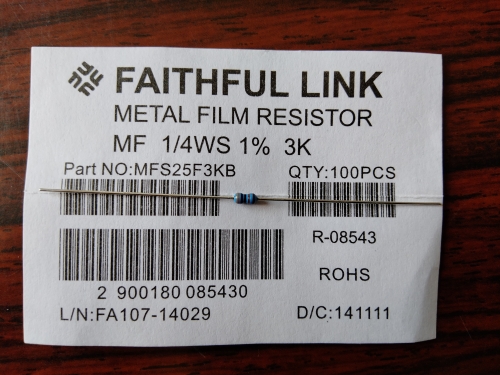

近い抵抗を探したところ３ｋΩがあったので、これを使います。

あとは必要な部品をハンダ付けするだけです。

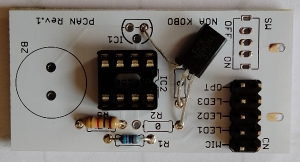

ハンダ付け結果はこうなります。
今日はここまでとしましょう。
途中の説明は分かりやすさを重視して、厳密なことを言ってませんし、計算もテキトーなので、
これが正解だと思わないでください。でも、それっぽい事はやってます。
